铝托盘厂家浅谈新型双面铝合金托盘的技术背景

铝托盘是现在用的较多的一种搬运物体介质，而双面铝合金托盘是一种新型的托盘，顾名思义就是它的两面都可以使用，由于单面托盘的承载能力有限，且码放起来不够稳定，而双面新型托盘比原始的单面铝制托盘有更强的加固性，平稳性也较好，那么你知道它的制作方法吗？下面就跟随小编来了解下吧！

【技术领域】

1.本实用新型涉及一种物流运输用的托盘，特别是一种金属托盘，尤其是一种新型双面铝合金托盘。

【背景技术】

2.托盘作为物流、仓储等领域装卸、储存和运输的重要辅助设备，与叉车配合使用在现代物流中起着至关重要的作用。

3.目前市场上使用的托盘主要有木质托盘、塑料托盘、金属托盘。木制托盘易受潮、发霉、虫蛀，且不能清洗。此外，其在使用时表面木肩容易脱落，同时大量的木制托盘的制造造成了森林资源的严重浪费，与国家提倡的森林资源的可持续发展背道而驰。现有的塑料托盘大部分为一次性使用，破损率极高，不环保。现有的金属托盘虽然结构强度大、抗摔性强、环保、可循环使用，但其质量较重，而质量轻的金属托盘强度低。

4.因此有必要提出一种新型托盘以克服以上技术问题。

【发明内容】

5.本实用新型的目的在于，针对现有物流运输用托盘存在的缺陷，提供一种新型双面铝合金托盘，所要解决的技术问题是使其结构简单、结构强度大、抗摔性强、环保，使用成本低，从而更加适于实用。

6.本实用新型的目的及解决其技术问题是采用以下技术方案来实现的。依据本实用新型提出的一种新型双面铝合金托盘，包括顶铺板1、纵梁2和辅梁3;所述纵梁2设有两个且对立设置，每个纵梁2的横截面呈“凸”字型，设有凹面21和侧边22;所述对立设置的纵梁2上部、下部均安设有若干个并排的顶铺板I，每个顶铺板I的两端分别抵接设置于两侧对立设置的纵梁2的凹面21上，且与侧边22固定密封;该辅梁3平行设置于前述纵梁2之间，其顶面与上部的顶铺板I固接，其底面与下部的顶铺板I固接。

7.优选地，位于上部或下部的若干个顶铺板I均呈平行间隔设置，上述设置既能形成一个足够承重力的承重面，又能大大减轻托盘的重量。

8.本实用新型的目的及解决其技术问题还采用以下技术措施来进一步实现。

9.前述的新型双面铝合金托盘，所述纵梁2及辅梁3的侧边相同位置均设有进叉孔4。优选的，所述进叉孔4为两个。

10.前述的新型双面铝合金托盘，所述辅梁3与上部、下部的顶铺板I及每侧纵梁2之间的空隙为进叉槽5。所述横向进叉槽5及纵向进叉孔4的存在实现了铝合金托盘四周均能进叉，提高叉车起运的效率。

11.前述的新型双面铝合金托盘，所述每个纵梁2的内腔为三角筋中空结构;所述辅梁3的内腔也为三角筋中空结构，既能形成足够的支撑力，又能减轻托盘的重量。

12.前述的新型双面铝合金托盘，所述每个顶铺板I内腔为设置有两个三角筋的中空结构，且其顶面设有防滑纹11，目的在于增加货物与托盘的摩擦力，防止货物在叉车托运过程中发生相对滑动，优选地，防滑纹为脉冲状。

13.前述的新型双面铝合金托盘，所述顶铺板I与纵梁2、辅梁3均采用铝合金材质，且三者之间均通过焊接方式固定。

14.借由上述技术方案，本实用新型一种新型双面铝合金托盘具有下列优点:

15.(I)本实用新型的新型双面铝合金托盘采用双面结构，且两个面的结构一样，实现了双面都可使用；顶铺板、纵梁和辅梁均采用三角筋中空结构设计，不仅加大了承载力，而且减轻了托盘重量;另外在顶铺板采用间隔设置，使得铝合金托盘的整体重量进一步减小，其独特的结构特征及功能远非现有物流托盘所可比拟；

16.(2)本实用新型的双面铝合金托盘结构简单、强度大、抗摔性强、环保，进叉孔和进叉槽的巧妙设置使托盘的四面均可以进叉托起，从而更为适于实用；

17.(3)本实用新型的新型双面铝合金托盘采用铝合金材质，铝可以完全回收，整个托盘可以完全回收重利用，节约环保，并且其回收价格按原铝的80-90%进行回收，使用成本较低。在使用的实用性及成本效益上，确实完全符合产业发展所需，相当具有产业利用价值。

18.综上所述，本实用新型一种新型双面铝合金托盘在技术上有显著的进步，并具有明显的积极效果，诚为一新颖、进步、实用的新设计。

19.上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。

1.【主要元件符号说明】

2.:顶铺板 11:防滑纹

3.:纵梁 21:凹面

4.:侧边 3:辅梁

5.:进叉孔 5:进叉槽

【具体实施方式】

1.为更进一步阐述本实用新型为达成预定发明目的所采取的技术手段及功效，以下结合附图及较佳实施例，对依据本实用新型提出的一种新型双面铝合金托盘，其【具体实施方式】、结构、特征及其功效，详细说明如后。

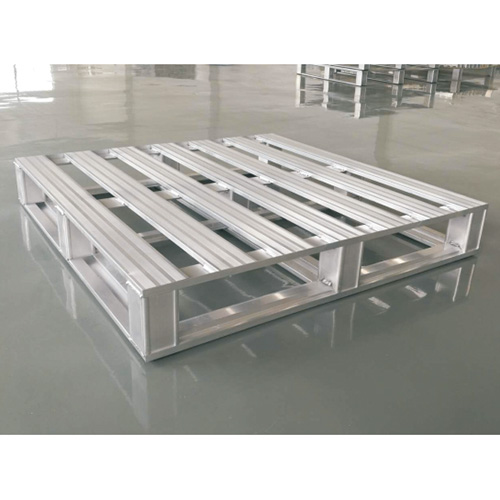

2.本实用新型一种新型双面铝合金托盘，包括起承载作用的顶铺板1、起支撑作用的纵梁2和辅梁3。若干个顶铺板I平铺构成托盘的上下面，其上下面结构一致;纵梁2有两个，且呈两列平行对立设置，辅梁3平行设置于两列纵梁2之间，且与上下面的顶铺板I固接。

3.所述的顶铺板I垂直于纵梁2和辅梁3，每个顶铺板I沿其长度方向的两端抵接设置于凸字型纵梁2的两侧凹面21上，侧边22将顶铺板I密封并焊接固定。

4.优选地，上、下面的顶铺板I均设置有7个，呈平行间隔设置，能大大减轻托盘重量。且每个顶铺板I的顶面设有脉冲状防滑纹11。

5.优选地，纵梁2和辅梁3的内腔均采用三角筋中空结构，且辅梁3垂直设置在顶铺板I沿长度方向的中间位置，上述设置既能形成一个足够承重力的承重面，又能大大减轻托盘的重量。

6.另外，纵梁2和辅梁3上还设有从其侧面贯穿其上的进叉孔4，且对立设置的两个纵梁2和辅梁3之间也形成用于叉车起运的进叉槽5。

7.所述的托盘由于采用双面结构，无需像相关技术中通过铆钉或者其他紧固件在托盘底部设置防滑橡胶垫，既能减少制作托盘的工序，又能较好的防止托盘随货物运输过程中发生的相对滑动。且所述的顶铺板1、纵梁2和辅梁3通过焊接方式固定，与卡槽式或拼接方式相比，焊接后铝合金托盘整体结构强度大、抗摔性强、坚固耐用。

双面新型铝合金托盘的出现，一定程度上解决了物流搬运方面存在的缺陷，因其具有重量轻、低碳环保、承重能力强、性能稳定、抗摔以及结构简单等诸多优点，广泛应用于多个领域！
